SL-030B Digitaler Oberflächenwiderstandstester
I.PRODUCT BESCHREIBUNG
Dieses Instrument ist ein tragbarer Oberflächenwiderstandstester (hoch {- Widerstandsmesser) mit einem 3.1/2 - -Innigit LCD (LED), wobei ein stark integriertes Mikroprozessor verwendet wird. Sein Messbereich liegt zwischen 10E3 Ω bis 10E12 ω und verfügt über einen hohen - Präzisions -Digital -Temperatur- und Feuchtigkeitssensor. Die interne Testspannung wechselt automatisch zwischen DC 10 V und 100 V. Es zeigt den Widerstandswert direkt im digitalen Format an und bietet hohe Genauigkeit, schnelle Reaktion, gute Stabilität und einfache Lesbarkeit. Dieses Instrument eignet sich zum Testen elektrostatischer dissipativer Produkte wie Anti - statische Schuhe, Anti - statische Kunststoff- und Gummiprodukte sowie Anti - statische Angehobene Böden für Computerräume sowie für die Messung der Isolationsresistenz elektronischer und elektrischer Produkte. Der SL-030B Digitale Isolationswiderstandstester (hochbeständiger Messgerät) eignet sich zur Messung der Isolationsresistenz von Isoliermaterialien, elektrischen Produkten und verschiedenen Komponenten. Es kann auch den Isolationsbeständigkeit von Plastikdrähten und Kabeln (ohne Abschirmung) bei verschiedenen Temperaturen messen.
Ii. Technische Parameter
1. Widerstandsmessbereich: 10 × 103 Ω bis 10 × 1012 Ω
2. Temperaturmessbereich: -0 bis 50 Grad
3. Feuchtigkeitsmessbereich: 0 bis 100%RH
4. Anzeige: 3.1/2-stellige LCD (LED)
5. Auflösung: 1/2000
6. Genauigkeit: 0,5%~ 5%
7. Interne Testspannung: 10 V, 100 V (automatische Schaltung)
8. Stromversorgung: 9 V Akku
9. Instrumentenabmessungen: 175 mm × 98 mm × 50 mm
10. Testergewicht: ca. . 300 g
11. schweres Bobgewicht: 2,5 kg × 2 PCs
III. Instrumentenstruktur und Arbeitsprinzip
1. Struktur
Es besteht aus einer DC High - Spannungstest -Stromversorgung, einem hohen - Impedanz -DC -Verstärker, Gewichten und einer Anzeige.
2. Betriebsprinzip
Nach dem Ohmschen Gesetz ist der gemessene Widerstand von RX gleich der angelegten Spannung V geteilt durch den Strom, den ich durch ihn fließt, dh r=v/i. Das Betriebsprinzip eines typischen hohen Resistenzmessers (hauptsächlich analog und ein gewöhnliches digitales Hoch - Widerstandsmesser) besteht darin, eine feste Spannung V aufrechtzuerhalten und den Strom I durch den Probenwiderstand zu messen, um den Widerstandswert zu erhalten. Wie in der Gleichung gezeigt, ist der angezeigte Widerstandswert nicht - linear, da der Strom I umgekehrt proportional zum Widerstand ist, nicht direkt proportional. Wenn der Widerstand unendlich ist, ist der Strom Null und der Nullpunkt auf der Skala ∞ mit sehr dichten Markierungen und niedriger Auflösung. Die gesamte Skala ist nicht - linear. Da die Spannung V auch bei der Messung verschiedener Widerstände auch geringfügig variiert, ist die Genauigkeit des gewöhnlichen hohen - -Rehmessers schwer zu verbessern. Der SL - 030b digitale Isolationsoberflächenwiderstandstester misst sowohl die Spannung V über den Widerstand als auch den gleichzeitigen Strom, den ich durch sie fließt. Nach der A/D -Umwandlung berechnet der Mikroprozessor R (Resistenz) durch Teilen von V durch i und zeigt das Ergebnis digital an. Auch wenn sich sowohl V als auch ich gleichzeitig ändern, schwankt der angezeigte Widerstandswert nicht wie bei gewöhnlichen Hochschulen aufgrund von Änderungen in V oder I, was zu einer sehr hohen Genauigkeit führt. Theoretisch kann der Fehler Null sein. In der Praxis kann der Fehler einige Tausendstel oder zehntausendstel betragen. Die Temperatur und Luftfeuchtigkeit werden unter Verwendung importierter digitaler Sensoren gemessen, die direkt vom Mikroprozessor angezeigt werden, mit hoher Genauigkeit, breitem Messbereich und klarer Messwerte. Die Testspannung erfordert keine manuelle Schaltung. Der Mikroprozessor wählt automatisch den Bereich und die Testspannung basierend auf dem gemessenen Widerstand aus.
Das Instrument ist sicher und zuverlässig; Es wird nicht beschädigt, selbst wenn die Testterminals kurz sind -, die auf 100 V geschült sind.
3. Layout der Instrumentenfunktion Schlüssel
Testspannung 10V-100V-Testanschlüsse
Iv. Sicherheitsvorkehrungen
1. Lesen Sie dieses Benutzerhandbuch vor der Verwendung sorgfältig durch und befolgen Sie die Anweisungen Schritt für Schritt.
2. Verwenden Sie kein Zubehör, das der Hersteller nicht zur Verfügung stellt, um potenzielle Gefahren zu vermeiden. . 3. Dieses Instrument kann den Isolationswiderstand eines geerdeten Objekts messen. Während des Tests sollte das zu testende Objekt auf ein Bohrloch - isoliertes Pad platziert werden, um zu verhindern, dass der Leckagestrom die Testergebnisse beeinflusst.
4. Beim Testen elektrischer Produkte sollte der größere oder exponierte Elektrodenbereich mit dem hohen - Spannungsausgangsanschluss des Instruments angeschlossen werden, um externe Interferenzen zu minimieren.
5. Für Kabelprodukte mit einer Metallscheide kann diese Hülle als eine Elektrode verwendet werden, die mit dem hohen - Spannungs -Ausgangsanschluss verbunden ist, während der Kerndraht an den Eingangsanschluss angeschlossen ist. Bei Kabeln ohne Schutzhülle ist jede Verbindung akzeptabel, aber das zu testende Objekt muss in einem Metallschild mit dem Schild geerdet sein.
6. Wenn der gemessene Isolationswiderstand höher als 10 × 10¹⁰ω ist, sollte das zu testende Objekt in eine abgeschirmte Box mit geerdeter Schachtel platziert werden, um Störungen zu verhindern.
7. Messen Sie beim Messen von Volumenwiderstand und Oberflächenwiderstand den Volumenwiderstand zuerst und dann den Oberflächenwiderstand. Andernfalls wirkt sich die Materialpolarisation auf die Messung des Volumenwiderstands aus. Wenn das Material wiederholt gemessen wird, kann Polarisation auftreten, was weitere Messungen unmöglich macht. In diesem Fall stoppen Sie das Testen, lassen Sie das Material 8-10 Stunden ruhen oder mit wasserfreiem Alkohol reinigen, trocknen und dann nach dem Abkühlen erneut messen.
8. Berühren Sie während des Tests nicht das hohe - Spannungsausgangsanschluss oder seine Anschlüsse, um einen elektrischen Stoß zu vermeiden.
9. Vermeiden Sie die Verwendung des Instruments in den folgenden Umgebungen:
A. Vermeiden Sie direktes Sonnenlicht, Regen oder feuchte Bedingungen.
B. Halten Sie sich von Feuer und hohen Temperaturen fern, um eine Überhitzung zu verhindern.
C. Schalten Sie beim Bewegen oder Reparieren die Leistung aus und trennen Sie die Testleitungen.
V. Nutzung und Betrieb

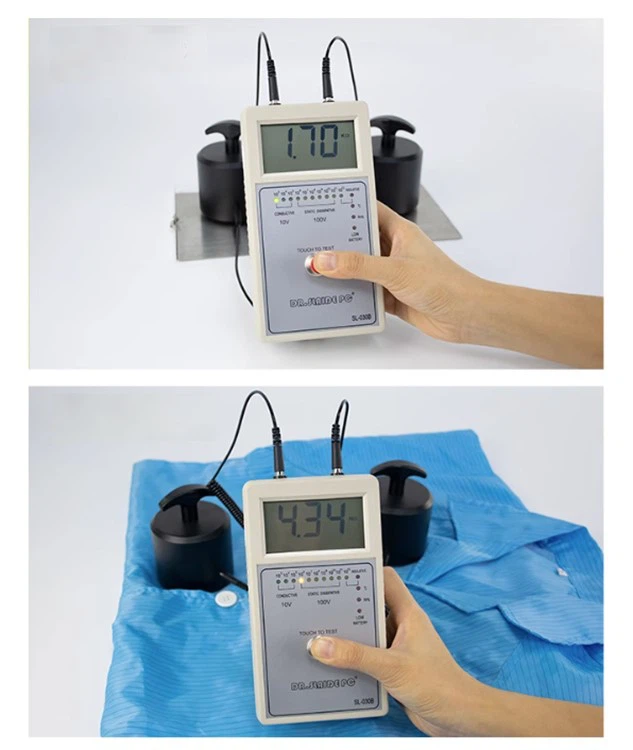

Der SL-030B hat einen niedrigen Batteriespannungsindikator. Die Anzeigeleuchte "niedriger Batterie" leuchtet, wenn die Batteriespannung unter 6 Volt fällt. Es ist ein multifunktionaler Tester mit einer digitalen Anzeige, die Umgebungstemperatur, Luftfeuchtigkeit und Oberflächenwiderstand misst. Messung der Umgebungstemperatur und Feuchtigkeit: Drücken Sie den Testknopf. Die rote LED neben "Grad" wird blinken. Das Display zeigt die Stromtemperatur an. Halten Sie den Testknopf fort. Nach einigen Sekunden wechselt das Instrument automatisch auf die Luftfeuchtigkeitsmessung, und die rote LED neben "Grad" schaltet sich aus, während die rote LED neben "Rh%" blinkt. Das Display zeigt dann die aktuelle Umgebungsfeuchtigkeit an. Nach ungefähr 15 Sekunden wird der gemessene Oberflächenwiderstandswert auf dem LCD -Bildschirm angezeigt, und die LED zeigt auch die gemessene Impedanz an.
Unser digitaler Oberflächenwiderstandstester SL-030B eignet sich perfekt, um den ESD-Stoff und andere ESD-Materialien zu testen.
