Schutzbereich vor elektrostatischer Entladung
Der Schutzbereich vor elektrostatischer Entladung (EPA), manchmal auch als sicherer Betriebsbereich bezeichnet, ist das Herzstück jeder Maßnahme zur Kontrolle elektrostatischer Entladungen. In diesem Bereich können elektrostatisch entladungsempfindliche Bauelemente (ESDS) oder Leiterplatten oder diese enthaltende Bauteile sicher arbeiten, da die Ladungsmenge kontrolliert wird, ohne zerstörende Spannungen zu erzeugen. In einem solchen Bereich befinden sich in der Regel Bearbeitungseinrichtungen wie Werkbänke oder Werkbankgruppen, Arbeitsstationen, Steckautomaten oder ein Produktionsbereich. Der Geltungsbereich des EPA muss deutlich gekennzeichnet sein und am besten einen Zaun aufstellen, um das Betreten von Unbefugten zu verhindern. Im EPA-Bereich sollten Materialien mit der geringsten statischen Aufladung verwendet werden und die Ladung kann kontrolliert in den Boden abgeleitet werden.
Eine typische ESD-Schutzzone ist in Abbildung 1 dargestellt. Diese Abbildung stammt aus EN100015-1, von denen viele neu sind. Die Abbildung zeigt verschiedene mögliche Maßnahmen, es ist jedoch nicht notwendig, alle diese Maßnahmen zu verwenden, die hauptsächlich durch die spezifische Umgebung bestimmt werden. Als Grundprinzip gilt der Potentialausgleich, dh alle Flächen miteinander zu verbinden, um Potentialunterschiede zwischen verschiedenen Objekten zu vermeiden.

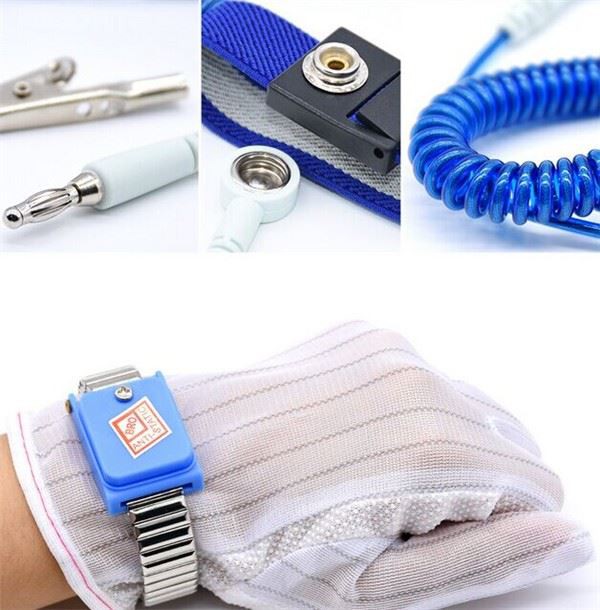

Die Arbeitsfläche [E1] ist elektrostatisch ableitfähig und wird über eine Erdungseinrichtung für elektrostatische Entladungen [C3] geerdet [C4]. Der Bediener der Workstation ist über den Draht am leitfähigen Handgelenk [C1] mit dem Erdpotentialpunkt verbunden. Für Personen mit häufigen Aktivitäten ist es jedoch am besten, über den Fersen- und Zehenriemen [C8] (d. h. Boden ) mit dem statischen Abbauboden [G1] zu kommunizieren. Das Erdungskabel des Armbands wird am Erdungspunkt [C5] abgeschlossen. (Website von Shenzhen Haiweidahang Technology Co., Ltd.: http://www.szhwdh.cn)
Die vom Bediener getragene abgenutzte Arbeitskleidung [H1, H2] sollte ebenfalls ableitfähig sein, und die eigene Kleidung des Personals&sollte in der Nähe der elektrostatischen Entladungsempfindlichen Komponenten bedeckt sein. Alle abgenutzten Handschuhe sollten ebenfalls aus leitfähigen Materialien bestehen.
Der Drehstuhl [F1] sollte nicht als grundlegende Erdungsmethode für den Bediener angesehen werden, es ist jedoch zu beachten, dass auf dem Drehstuhl eine Schicht aus antistatischem Material aufgebracht werden muss, damit Sitzbezug, Rückenlehne und Armlehnen alle einen Weg haben auf den Boden.
Die Komponenten sollten in einem Regal [I1] mit geerdeter Oberfläche oder einem geerdeten Rack [I2] gelagert werden. Diese Dinge und die Werkbank sollten über das Erdungskabel [C2] mit der Erdung der elektrostatischen Entladung verbunden werden.
Beim Transport von Bauteilen oder Baugruppen mit einem Wagen sollte die Oberflächenleitfähigkeit ähnlich der der Arbeitsfläche und des leitfähigen Rahmens sein. Ist das Erdungsrad [A1] gut leitend und elektrisch mit dem Fahrgestell verbunden, wird der Erdungsschlitten nicht mehr benötigt. Wenn der EPA-Boden nicht geerdet ist, sollten Sie, wenn der Wagen zum Be- und Entladen stoppt, seinen Erdungspunkt [C6] mit dem Erdungspunkt [C5] verbinden.
Während der normalen Arbeit des Bedieners sollte die Wirkung der getroffenen Maßnahmen durch Messung des elektrostatischen Potentials und des elektrostatischen Feldes mit einem elektrostatischen Voltmeter beurteilt werden.
In geschützten Bereichen und Ein- und Ausgängen sollten Schilder [J1] verwendet werden, um an Aufmerksamkeit zu erinnern.
Das Armband und sein Erdungskabel sollten regelmäßig mit einem Durchgangsprüfer geprüft werden. Leitfähige Räder und Zehenriemen sollten ebenfalls ähnlich getestet werden [B2, B3].
