Wie viel sollte die Erdungsbuchse und der tatsächliche Erdungswiderstand erreichen
Um die Kunden besser bedienen zu können, werden die vom Kunden bereitgestellten technischen Parameter für den Erdungswiderstand klarer. In letzter Zeit erhalte ich häufig unterschiedliche Anforderungen an den Widerstand der Erdungsbuchse aus verschiedenen Branchen. Die beiden Bilder werden an verschiedenen Orten verwendet, und die Anforderungen sind inkonsistent. Die technischen Anforderungen werden nach Kundenwunsch angepasst.

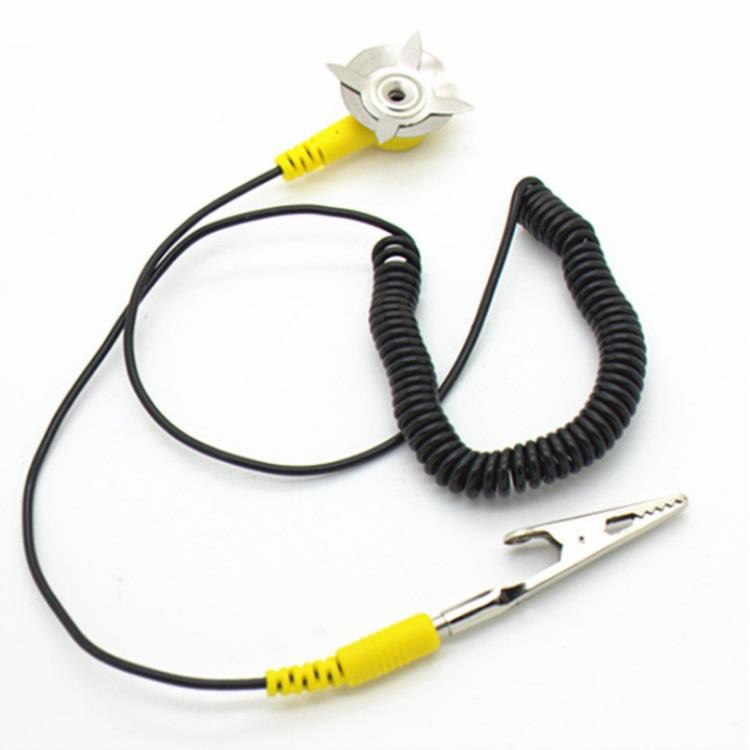

Die Erdungsbuchse in der obigen Abbildung wird normalerweise zum Erden des Armbandes und zum Aufhängen des Armbandes beim Verlassen der Station verwendet. Daher sind die beiden Löcher nicht miteinander verbunden. Wenn besondere Bedingungen erforderlich sind, müssen die beiden Löcher verlaufen und der Erdungswiderstand muss beim Hersteller deklariert werden, um falsche Versionen zu vermeiden.
Der Kunde in der Abbildung unten verwendet das Loch des Armbandes, um die antistatische Tischmatte zu verbinden. Die Verbindungsmethode unterscheidet sich komplett von der obigen Abbildung. Der gemessene Bodenwiderstand ist ebenfalls unterschiedlich.
Bezugswerte für den Erdungswiderstand für verschiedene Branchen:
I. Anforderungen an die Prüfung des Erdungswiderstands: a. Bei Erdung mit Wechselstrom sollte der Erdungswiderstand nicht größer als 4 Ω sein. b. Bei sicherer Erdung sollte der Erdungswiderstand nicht größer als 4 Ω sein. c. DC-Arbeitserdung, der Erdungswiderstand sollte gemäß den spezifischen Anforderungen des Computersystems bestimmt werden; . Der Erdungswiderstand der Blitzschutzerde sollte 10Ω nicht überschreiten. e. Für die gemeinsame Abschirmung des Abschirmsystems sollte der Erdungswiderstand nicht größer als 1 Ω sein.
Zweitens ist der Erdungswiderstandstester ZC-8 zum Messen des Widerstandswerts verschiedener Stromversorgungssysteme, elektrischer Geräte, Blitzableiter und anderer Erdungsgeräte geeignet. Es kann auch den Widerstandswert und den Bodenwiderstand von Leitern mit geringem Widerstand messen.
3. Es besteht aus einem Handkurbelgenerator, einem Stromwandler, einem Vorwiderstand und einem Galvanometer. Alle Mechanismen sind in einer Kunststoffhülle untergebracht, und eine Ledertasche ist zum einfachen Tragen außen. Zum Zubehör gehören Hilfssondenkabel usw., die in Zubehörbeuteln verpackt sind. Sein Arbeitsprinzip verwendet einen Referenzspannungsvergleichstyp.
